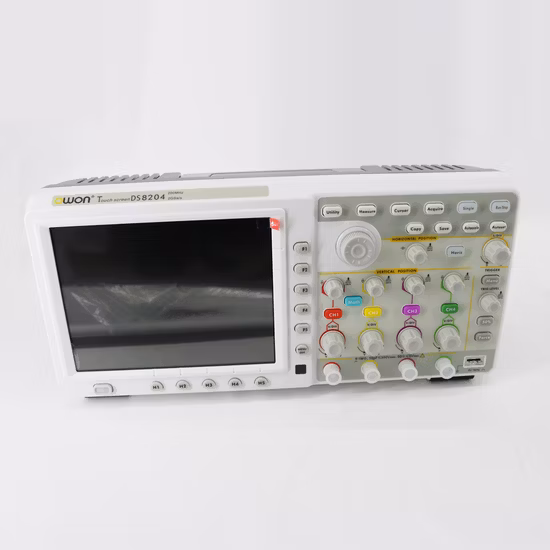

Osciloscopio digital 50. 000 wfms/s Tasa de captura de forma de onda Multi

Información básica.

N º de Modelo.	TDS8204
Modos de disparo	Automático
Tasa de muestreo	200MSa/s
Frecuencia de muestreo	2GS/s
Ancho de marca	200MHz
Paquete de transporte	Paquete de cartón
Origen	Porcelana
Código hs	9031499090
Capacidad de producción	50000 piezas/mes

Descripción del Producto

Osciloscopio digital 50.000 Wfms/s Velocidad de captura de forma de onda Extensión de ventanas múltiples Osciloscopio de 200 MHz

Características del producto - Cuatro canales, ancho de banda de 100 MHz, frecuencia de muestreo de 2 GS/s - Longitud de registro de 7,6 M - Velocidad de captura de forma de onda de 50.000 wfms/s - Zoom de forma de onda (horizontal/vertical) y ahorro - Puntos FFT (longitud y resolución variable) - Multi -extensión de ventana- LCD de alta definición de 8 pulgadas 800 x 600 píxeles- interfaz de comunicación múltiple: USB, VGA, LAN- compatible con LabVIEW Descripción del producto La serie TDS son modelos de cuatro canales con pantalla táctil capacitiva, este dispositivo está diseñado en base al sistema operativo Linux , con tecnología DSP, corre rápido y con gran capacidad de cálculo. La frecuencia de actualización es de 50. 000wfms/s. Hay tipos completos de puertos de comunicación, host USB, dispositivo USB, puerto VGA y LAN, convenientes y útiles.

Modelo		TDS7074	TDS7104	TDS8104	TDS8204
Banda ancha		70MHz	100MHz		200MHz
Canal		4
Frecuencia de muestreo		1GS/s		2GS/s
Tasa de captura de forma de onda		50.000 wfm/s
Mostrar		Pantalla táctil LCD en color de 8"
Acoplamiento de entrada		CC, CA y GND
Impedancia de entrada		1MΩ ± 2%, en paralelo con 10pF ± 5pF; 50Ω ± 1%
Factor de atenuación de la sonda		1X, 10X, 100X, 1000X
Voltaje de entrada máximo		Impedancia de entrada de 1 MΩ: 400 V (PK - PK) (CC + CA, PK - PK); Impedancia de entrada de 50 Ω: 5 V (PK - PK) (CC + CA, PK - PK)
Aislamiento de canales		50Hz:100:1; 10MHz:40:1
Interpolación		pecado(x)/x
Longitud del registro		7,6 millones
Escala horizontal (s/div)		2ns/div - 100s/div, paso a paso 1 - 2 - 5
Intervalo (△T) Precisión (ancho de banda completo)		Sencillo: ±(1 intervalo de tiempo + 100 ppm × lectura + 0,6 ns), Promedio>16: ±(1 intervalo de tiempo + 100 ppm × lectura + 0,4 ns)
Resolución vertical (A/D)		Resolución de 8 bits (4 canales simultáneamente)
Sensibilidad vertical		2mV/div - 10V/div (en la entrada)
Ancho de banda analógico		70MHz	100MHz		200MHz
Respuesta LF (CA, -3dB)		≥10Hz (en entrada, acoplamiento de CA, -3dB)
Hora de levantarse		≤5ns	≤3,5 ns		≤1,7n
Precisión de CC		±3%
Tipo de disparador		Borde, Pulso, Vídeo, Pendiente
Modo de disparo		Automático, Normal, Sencillo
Rango de nivel de disparo		±6 div desde el centro de la pantalla
Nivel de disparo Precisión (típico)		±0,3 divisiones
Frecuencia de línea/campo (vídeo)		Estándar NTSC, PAL y SECAM
Medición automática		Vpp, Vavg, Vamp, Vrms, Freq, Periodo, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Tiempo de subida, Tiempo de caída, Retraso A→B ↑, Retraso A→B↓, +Ancho, -Ancho, +Deber , -Deber
Matemáticas de forma de onda		+, -, ×, ÷, FFT
Almacenamiento de formas de onda		4 formas de onda de referencia
Figura Lissajous	Banda ancha	ancho de banda completo
	Diferencia de fase	±3 grados
Medición del cursor		△V y △T entre cursores
Puerto de comunicación		Host USB, dispositivo USB, VGA, LAN,AUX
Fuente de alimentación		100 - 240 V CA, 50/60 Hz, CAT II
Dimensión (Ancho×Alto×Profundidad)		380 × 180 × 115 (milímetros)
Peso (sin paquete)		1,5 kilogramos

Preguntas más frecuentes

1. ¿Es usted fabricante o comerciante?
Sí, somos ambos.

2. ¿Qué productos tienes?
Nos centramos en instrumentos y medidores. Tales como equipos de pruebas ambientales mecánicos/ópticos/de potencia/seguridad y
Algunas herramientas de hardware y componentes electrónicos.
Más información sobre negocios, contáctenos, podemos enviarle un catálogo como referencia.
3. ¿Puedo obtener una muestra primero?
Sí, nos complace enviarle una muestra para probar la calidad y el mercado.
4. ¿Pueden hacer OEM por nosotros?
Sí, los OEM son bienvenidos para nosotros. La marca, el logotipo y la etiqueta de los clientes se pueden personalizar para los productos y el paquete de cartón, pero en función de una cantidad determinada.
5. ¿Cuáles son tus puntos fuertes?
Contamos con una gama completa de productos que cubren los mercados de gama baja, media y alta a buen precio en el campo de los instrumentos.
Entrega rápida, alta calidad de fábrica e ingenieros profesionales para resolver sus problemas.
